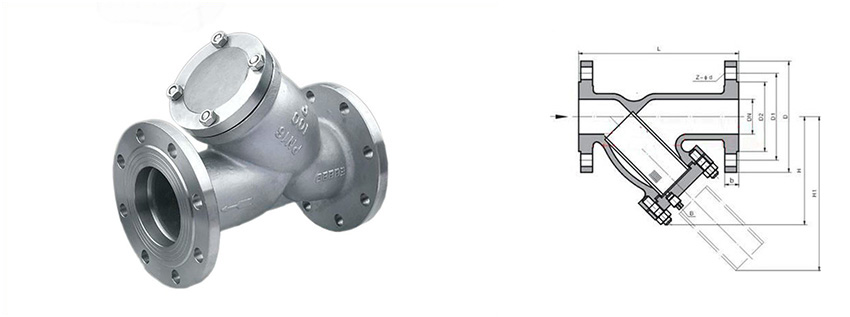

GL41H-16C/25型过滤器
Y型过滤器是使用水力控制阀及周密的易堵塞的机械产品所具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件,免受磨损和堵塞。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
Y型过滤器网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数,一般通水网为 18~30 目,通气网为 40~100 目,通油网为 100~480 目(特殊情况可按用户要求制作过滤网)。
零件名称 |
材料 |
阀体 |
WCB |
阀盖 |
WCB |
过滤网 |
不锈钢 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
强度(水) |
||||
GL41H-16C |
1.6 |
2.4 |
≤425 |
水、蒸汽、油 |
GL41H-25 |
2.5 |
3.8 |
|
型号 |
公称通径 |
尺寸 |
|||||
L |
D |
D1 |
D2 |
b-f |
Z*φd |
||
GL41H-16C |
15 |
130 |
95 |
65 |
45 |
14-2 |
4*φ14 |
20 |
145 |
105 |
75 |
50 |
14-2 |
4*φ14 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4*φ14 |
|
32 |
185 |
135 |
100 |
78 |
18-2 |
4*φ18 |
|
40 |
200 |
145 |
110 |
85 |
16-2 |
4*φ18 |
|
50 |
220 |
160 |
125 |
100 |
16-3 |
4*φ18 |
|
65 |
250 |
180 |
145 |
120 |
18-3 |
4*φ18 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8*φ18 |
|
100 |
310 |
215 |
180 |
155 |
20-3 |
8*φ18 |
|
125 |
350 |
245 |
210 |
185 |
22-3 |
8*φ18 |
|
150 |
380 |
280 |
240 |
210 |
24-3 |
8*φ23 |
|
200 |
500 |
335 |
295 |
265 |
26-3 |
12*φ23 |
|
250 |
550 |
405 |
355 |
320 |
30-3 |
12*φ25 |
|
300 |
670 |
460 |
410 |
375 |
30-4 |
12*φ25 |
|
350 |
700 |
520 |
470 |
429 |
30-2 |
16*φ26 |
|
400 |
800 |
580 |
525 |
480 |
32-2 |
16*φ30 |
|
450 |
825 |
640 |
585 |
545 |
40-4 |
20*φ30 |
|
500 |
850 |
705 |
650 |
608 |
44-4 |
20*φ34 |
|
GL41H-25 |
15 |
130 |
95 |
65 |
45 |
16-2 |
4*φ14 |
20 |
145 |
105 |
75 |
50 |
16-2 |
4*φ14 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4*φ14 |
|
32 |
185 |
135 |
100 |
78 |
18-2 |
4*φ18 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4*φ18 |
|
50 |
220 |
160 |
125 |
100 |
20-3 |
4*φ18 |
|
65 |
250 |
180 |
145 |
120 |
22-3 |
8*φ18 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8*φ18 |
|
100 |
310 |
230 |
190 |
160 |
24-3 |
8*φ23 |
|
125 |
350 |
270 |
220 |
188 |
28-3 |
8*φ25 |
|
150 |
380 |
300 |
250 |
218 |
30-3 |
8*φ25 |
|
200 |
500 |
360 |
310 |
278 |
34-3 |
12*φ25 |
|
250 |
550 |
425 |
370 |
332 |
36-3 |
12*φ30 |
|
300 |
670 |
485 |
430 |
390 |
40-4 |
16*φ30 |
|
350 |
700 |
555 |
490 |
448 |
38-2 |
16*φ33 |
|
400 |
800 |
626 |
550 |
503 |
40-2 |
16*φ36 |
|
450 |
825 |
670 |
600 |
548 |
46-3 |
20*φ36 |
|
500 |
850 |
730 |
660 |
609 |
48-2 |
20*φ36 |
