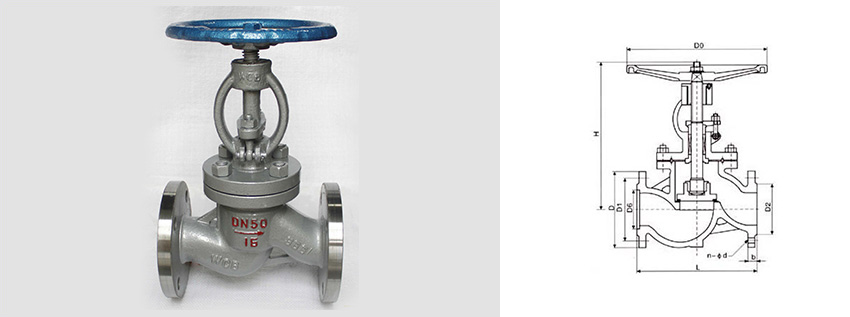

J41Y -16C/25/40/64/100型截止阀
J41H、J41Y、J41W 国标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中间线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。
1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长
零件名称 |
材料 |
阀体、阀盖 |
WCB |
阀瓣 |
碳钢+不锈钢/硬质合金 |
阀杆 |
不锈钢 |
阀杆螺母 |
铜 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度(水) |
密封(水) |
||||
J41/941 Y-16C |
1.6 |
2.4 |
1.8 |
≤425 |
水、蒸汽、油 品 |
J41/941 Y-25 |
2.5 |
3.8 |
2.8 |
||
J41/941 Y-40 |
4.0 |
6.15 |
4.51 |
||
J41/941 Y-64 |
6.4 |
9.75 |
7.15 |
||
J41/941 Y-100 |
10.0 |
14.4 |
10.56 |
型号 |
公称通径 |
尺寸 |
J41Y |
J941Y |
||||||||
|
|
L |
D |
D1 |
D2 |
D3 |
b-f |
Z*φd |
H1 |
H2 |
D0 |
H |
J41/941Y -16C |
15 |
130 |
95 |
65 |
46 |
|
14-2 |
4*Φ14 |
205 |
225 |
120 |
|
20 |
150 |
105 |
75 |
56 |
|
16-2 |
4*Φ14 |
211 |
233 |
120 |
|
|
25 |
160 |
115 |
85 |
65 |
|
16-2 |
4*Φ14 |
223 |
245 |
140 |
|
|
32 |
180 |
140 |
100 |
76 |
|
18-2 |
4*Φ18 |
250 |
275 |
140 |
|
|
40 |
200 |
150 |
110 |
84 |
|
18-2 |
4*Φ18 |
288 |
309 |
200 |
|
|
50 |
230 |
165 |
125 |
99 |
|
20-2 |
4*Φ18 |
321 |
345 |
200 |
645 |
|
65 |
290 |
185 |
145 |
118 |
|
20-2 |
4*Φ18 |
3471 |
372 |
2401 |
690 |
|
80 |
310 |
200 |
160 |
132 |
|
20-2 |
8*Φ18 |
385 |
420 |
280 |
715 |
|
100 |
350 |
220 |
180 |
156 |
|
22-2 |
8*Φ18 |
437 |
477 |
360 |
770 |
|
125 |
400 |
250 |
210 |
184 |
|
22-2 |
8*Φ18 |
471 |
516 |
360 |
780 |
|
150 |
480 |
285 |
240 |
211 |
|
24-2 |
8*Φ22 |
516 |
572.5 |
400 |
810 |
|
200 |
600 |
335 |
295 |
265 |
|
26-3 |
12*Φ23 |
610 |
680 |
450 |
967 |
|
250 |
622 |
405 |
355 |
320 |
|
30-3 |
12*Φ25 |
679 |
790 |
450 |
1143 |
|
300 |
698 |
460 |
410 |
375 |
|
30-4 |
12*Φ25 |
883 |
1033 |
600 |
1292 |
|
J41/941Y -25
|
15 |
130 |
95 |
65 |
46 |
|
14-2 |
4*Φ14 |
207 |
232 |
120 |
|
20 |
150 |
105 |
75 |
56 |
|
16-2 |
4*Φ14 |
216 |
236 |
120 |
|
|
25 |
160 |
115 |
85 |
65 |
|
16-2 |
4*Φ14 |
234 |
259 |
140 |
|
|
32 |
180 |
140 |
100 |
76 |
|
18-2 |
4*Φ18 |
245 |
267 |
140 |
|
|
40 |
200 |
150 |
110 |
84 |
|
18-2 |
4*Φ18 |
284 |
320 |
200 |
|
|
50 |
230 |
165 |
125 |
99 |
|
20-2 |
4*Φ18 |
324 |
354 |
200 |
645 |
|
65 |
290 |
185 |
145 |
118 |
|
22-2 |
8*Φ18 |
371 |
406 |
240 |
690 |
|
80 |
310 |
200 |
160 |
132 |
|
24-2 |
8*Φ18 |
371 |
406 |
280 |
715 |
|
100 |
350 |
235 |
190 |
156 |
|
24-2 |
8*Φ22 |
417 |
457 |
360 |
770 |
|
125 |
400 |
270 |
220 |
184 |
|
26-2 |
8*Φ26 |
558 |
608 |
360 |
780 |
|
150 |
480 |
300 |
250 |
211 |
|
28-2 |
8*Φ26 |
611 |
692 |
400 |
875 |
|
200 |
600 |
360 |
310 |
278 |
|
34-3 |
12*Φ25 |
622 |
692 |
450 |
967 |
|
250 |
622 |
425 |
370 |
332 |
|
36-3 |
12*Φ30 |
703 |
799 |
450 |
1153 |
|
300 |
711 |
485 |
430 |
390 |
|
40-4 |
16*Φ30 |
910 |
1033 |
600 |
1292 |
