Q41F46-10C/16C型手动衬氟球阀
Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果明显。
1、采用FEP衬里层的球阀,具有高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
|
零件名称 |
衬料 |
|
阀体 |
WCB 衬氟塑料 |
|
球体 |
35 衬氟塑料 |
|
密封圈、填料 |
聚四氟乙烯 |
|
手柄 |
Q235-A |
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
Q41F46-10C |
1.0 |
1.5 |
1.1 |
-30-+150 |
除熔融碱金属、三氟乙氯、元素氟 外的各种浓度的盐酸、硫酸、氢氟 酸、王水、硝酸、有机酸、强碱、 强碱化剂等强腐蚀性介质 |
|
Q41F46-16C |
1.6 |
2.4 |
1.8 |
||
|

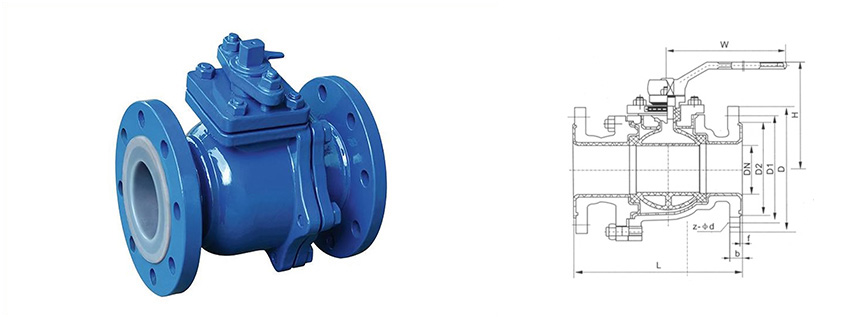

型号 |
公称通径 |
尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z*φd |
H |
L0 |
||
|
Q41F46-10C Q41F46-16C |
15 |
130 |
95 |
65 |
45 |
3 |
14 |
4*φ13.5 |
95 |
100 |
|
20 |
140 |
105 |
75 |
55 |
3 |
16 |
4*φ13.5 |
98 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
3 |
16 |
4*φ13.5 |
103 |
160 |
|
|
32 |
165 |
140 |
100 |
78 |
3 |
18 |
4*φ17.5 |
120 |
250 |
|
|
40 |
180 |
150 |
110 |
85 |
3 |
18 |
4*φ17.5 |
125 |
250 |
|
|
50 |
200 |
165 |
125 |
100 |
3 |
20 |
4*φ17.5 |
137 |
350 |
|
|
65 |
220 |
185 |
145 |
120 |
3 |
20 |
4*φ17.5 |
145 |
350 |
|
|
80 |
250 |
200 |
160 |
135 |
3 |
22 |
4*φ17.5 |
185 |
450 |
|
|
100 |
280 |
220 |
180 |
155 |
3 |
24 |
8*φ17.5 |
220 |
450 |
|
|
125 |
320 |
250 |
210 |
185 |
3 |
24 |
8*φ17.5 |
230 |
600 |
|
|
150 |
360 |
285 |
240 |
210 |
3 |
26 |
8*φ22 |
283 |
800 |
|
|
200 |
400 |
340 |
295 |
265 |
4 |
28 |
8*φ22 |
325 |
1200 |
|
