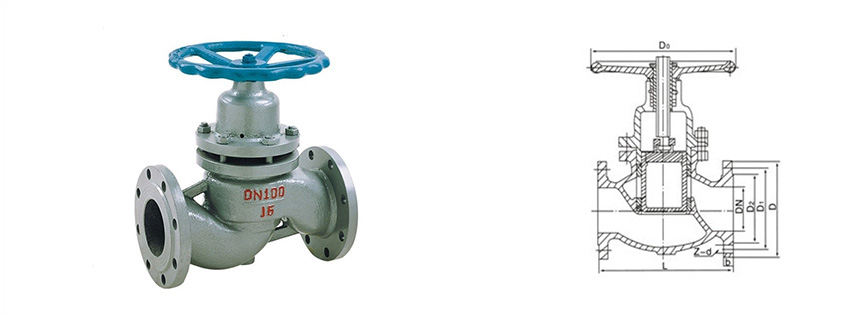

U41S-16C/25型柱塞阀
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内外泄漏、同时阀门开启力矩小,能实现阀门迅速开启和关闭。柱塞阀相比截止阀,寿命长,操作省力。但调节行程比截止阀要长,所以节流控制比截止阀要难。对调节有明确要求的场所,两者都不适合。
零件名称 |
材料 |
阀体、阀盖 |
WCB |
阀杆 |
不锈钢 |
密封圈 |
四氟+石墨 |
柱塞 |
2Cr13 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度(水) |
密封(水) |
||||
U41S-16C |
1.6 |
2.4 |
1.8 |
≤200 |
水、蒸汽、 油品 |
U41S-25 |
2.5 |
3.8 |
2.8 |
型号 |
公称 通径 |
尺寸 |
||||||||
L |
D |
D1 |
D2 |
b-f |
Z*φd |
H |
H1 |
D0 |
||
U41S-16C
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4*φ18 |
205 |
255 |
160 |
50 |
230 |
160 |
125 |
100 |
16-3 |
4*φ18 |
228 |
283 |
180 |
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4*φ18 |
249 |
311 |
200 |
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8*φ18 |
263 |
331 |
240 |
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8*φ18 |
292 |
369 |
240 |
|
125 |
400 |
145 |
210 |
185 |
22-3 |
8*φ18 |
376 |
488 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8*φ23 |
435 |
563 |
360 |
|
200 |
600 |
335 |
295 |
265 |
26-3 |
12*φ23 |
553 |
736 |
500 |
|
U41S-25 |
40 |
200 |
145 |
110 |
85 |
18-3 |
4*φ18 |
205 |
255 |
200 |
50 |
230 |
160 |
125 |
100 |
20-3 |
4*φ18 |
228 |
283 |
235 |
|
65 |
290 |
180 |
145 |
120 |
22-3 |
8*φ18 |
249 |
311 |
270 |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8*φ18 |
263 |
331 |
270 |
|
100 |
350 |
230 |
190 |
160 |
24-3 |
8*φ23 |
292 |
369 |
360 |
|
125 |
400 |
270 |
220 |
188 |
28-3 |
8*φ25 |
376 |
488 |
400 |
|
150 |
480 |
300 |
250 |
218 |
30-3 |
8*φ25 |
435 |
563.5 |
400 |
|
200 |
600 |
360 |
310 |
278 |
34-3 |
12*φ25 |
553 |
736 |
450 |
