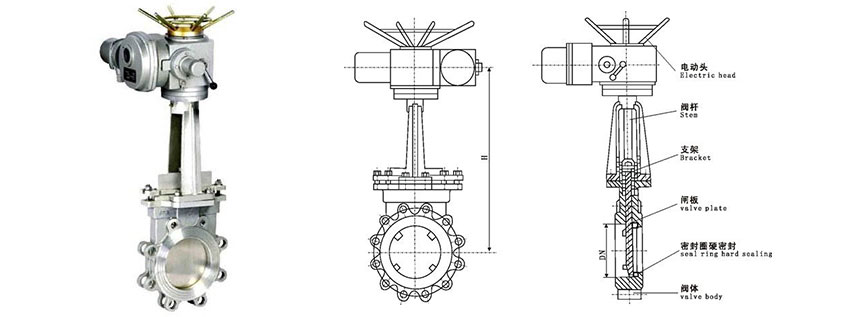

Z973H-16C型刀型闸阀
.jpg)
刀型闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
1、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2、不锈钢闸板可防止腐蚀引起的密封泄漏
3、可选的整体不锈钢材质，可防止腐蚀破坏
4、结构长度短，节省成本和安装空间，也有效支持管道强度
5、阀体上的导向块使闸板正确运动
6、可任意选用驱动机构
|
零件名称 |
材料 |
|
阀体、阀盖 |
碳钢、不锈钢 |
|
闸板、阀杆 |
不锈钢 |
|
密封面 |
不锈钢、硬质合金 |
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
||||
|
强度 |
密封 |
|||||||
|
1.0 |
1.5 |
1.1 |
≤120 |
纸浆、煤浆、 污水、灰、渣水混合物 |
|||
|
||||||||
|
1.6 |
2.4 |
1.8 |
|||||
|
||||||||
|
型号 |
公称通径 |
尺寸 |
||||||||||||
|
L |
D |
D1 |
D2 |
Z*M |
H |
D0 |
||||||||
|
50 |
48 |
160 |
125 |
100 |
4*M16 |
285 |
180 |
||||||
|
65 |
48 |
180 |
145 |
120 |
4*M16 |
298 |
180 |
|||||||
|
80 |
50 |
195 |
160 |
135 |
4*M16 |
315 |
220 |
|||||||
|
100 |
50 |
215 |
180 |
155 |
8*M16 |
365 |
220 |
|||||||
|
150 |
57 |
280 |
240 |
210 |
8*M20 |
475 |
280 |
|||||||
|
200 |
70 |
335 |
295 |
265 |
8*M20 |
540 |
360 |
|||||||
|
250 |
70 |
390 |
350 |
320 |
12*M20 |
630 |
360 |
|||||||
|
300 |
76 |
440 |
400 |
368 |
12*M20 |
780 |
400 |
|||||||
|
350 |
76 |
500 |
460 |
428 |
16*M20 |
885 |
400 |
|||||||
|
400 |
89 |
565 |
515 |
482 |
16*M22 |
990 |
400 |
|||||||
|
450 |
89 |
615 |
565 |
532 |
20*M22 |
1100 |
530 |
|||||||
|
500 |
114 |
670 |
620 |
585 |
20*M22 |
1200 |
530 |
|||||||
|
600 |
114 |
780 |
725 |
685 |
20*M27 |
1450 |
600 |
|||||||
|
50 |
48 |
165 |
125 |
99 |
4*M16 |
285 |
180 |
||||||
|
65 |
48 |
185 |
145 |
118 |
4*M16 |
295 |
180 |
|||||||
|
80 |
50 |
200 |
160 |
132 |
8*M15 |
315 |
220 |
|||||||
|
100 |
50 |
220 |
180 |
156 |
8*M16 |
365 |
220 |
|||||||
|
150 |
57 |
285 |
240 |
211 |
8*M20 |
475 |
280 |
|||||||
|
200 |
70 |
340 |
295 |
266 |
12*M20 |
540 |
360 |
|||||||
|
250 |
70 |
405 |
355 |
319 |
12*M24 |
630 |
360 |
|||||||
|
300 |
76 |
460 |
410 |
370 |
12*M24 |
780 |
400 |
|||||||
|
350 |
76 |
520 |
470 |
429 |
16*M24 |
885 |
400 |
|||||||
|
400 |
89 |
580 |
525 |
480 |
16*M27 |
990 |
400 |
|||||||
|
450 |
89 |
640 |
585 |
548 |
20*M27 |
1100 |
530 |
|||||||
|
500 |
114 |
715 |
650 |
609 |
20*M30 |
1200 |
530 |
|||||||
|
600 |
114 |
840 |
775 |
720 |
20*M33 |
1450 |
600 |
|||||||
