F943X型电动盲板阀
盲板阀广泛用于工矿企业、市政、环保等行业的气体介质管理系统中，适用气体的切断，也适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。

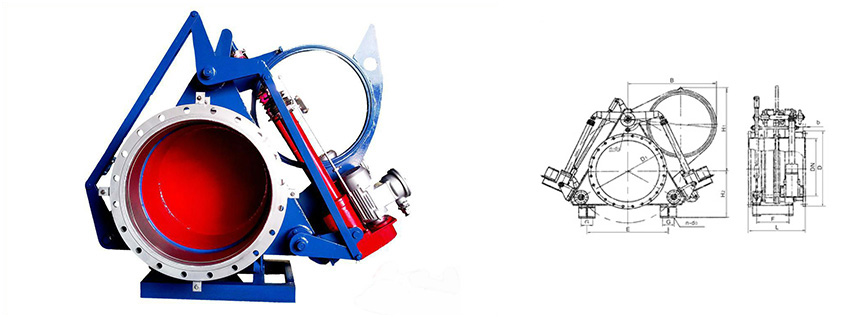

电动扇形盲板阀又名电动扇形眼镜阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧，自锁性好。电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。
|
零件名称 |
材料 |
|
阀体、阀盖 |
Q235A焊接件 |
|
闸板压盖 |
|
|
密封圈 |
硅橡胶 |
|
填料 |
石棉盘根 |
|
公称压力 |
实验压力 |
适用温度 |
适用介质 |
连接法兰尺 寸 |
|||
|
强度（水） |
密封（水） |
丁晴橡胶 |
硅橡胶 |
氟橡胶 |
|||
|
1.15 |
0.165 |
0.225 |
＜120 |
＜250 |
＜300 |
煤气、烟气、 含尘烟气、 空气等气体 |
综合 GB2555-81 PN2.5标准 |
|
型号 |
公称通径 |
尺寸 |
||||||
|
L |
D |
D1 |
H |
A |
b |
Z*φd |
||
|
电动扇形盲板阀 |
200 |
230 |
320 |
280 |
310 |
350 |
18 |
8*φ18 |
|
250 |
250 |
375 |
3350 |
330 |
400 |
18 |
12*φ18 |
|
|
300 |
270 |
440 |
395 |
350 |
450 |
18 |
12*φ22 |
|
|
350 |
290 |
490 |
445 |
380 |
500 |
18 |
12*φ22 |
|
|
400 |
310 |
540 |
495 |
405 |
550 |
24 |
16*φ22 |
|
|
450 |
330 |
595 |
550 |
430 |
600 |
26 |
16*φ22 |
|
|
500 |
350 |
645 |
600 |
750 |
680 |
26 |
20*φ22 |
|
|
600 |
390 |
755 |
705 |
830 |
840 |
28 |
20*φ26 |
|
|
700 |
430 |
860 |
810 |
880 |
1050 |
28 |
24*φ26 |
|
|
800 |
470 |
975 |
920 |
900 |
1150 |
28 |
24*φ30 |
|
