H44Y/H-16C/25C/40C/64C/100C型旋启式止回阀
H44H、H44Y 型 PN16~PN250 旋启式钢制止回阀适用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。
H44H、H44Y 型旋启式钢制止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
零件名称 |
材料 |
阀体、阀盖、阀瓣 |
WCB |
阀座 |
不锈钢/硬质合金 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度(水) |
密封(水) |
||||
H44Y/H-16C |
1.6 |
2.4 |
1.6 |
≤425 |
水、蒸汽、油 品 |
H44Y/H-25C |
2.5 |
3.8 |
2.5 |
||
H44Y/H-40C |
4.0 |
6.15 |
4.0 |
||
H44Y/H-64C |
6.4 |
9.75 |
6.4 |
||
H44Y/H-100C |
10.0 |
14.4 |
10 |

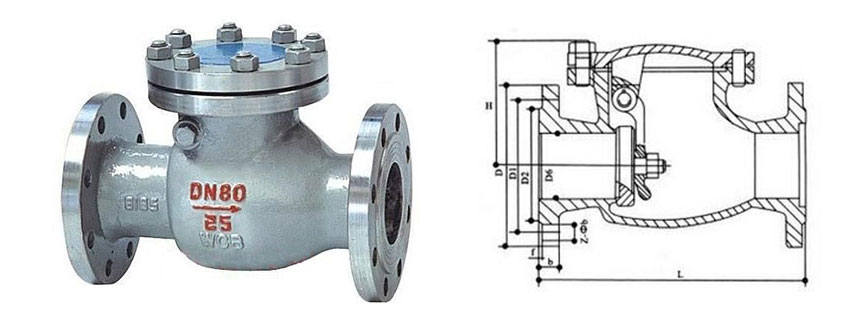

型号 |
公称通径 |
尺寸 |
|||||||
L |
D |
D1 |
D2 |
D3 |
b-f |
Z*φd |
H |
||
H44Y/H-16C |
40 |
200 |
145 |
110 |
85 |
|
16-3 |
4*φ18 |
126 |
50 |
230 |
160 |
125 |
100 |
|
16-3 |
4*φ18 |
132 |
|
65 |
290 |
180 |
145 |
120 |
|
18-3 |
4*φ18 |
151 |
|
80 |
310 |
195 |
160 |
129 |
|
20-3 |
8*φ18 |
164 |
|
100 |
350 |
215 |
180 |
155 |
|
20-3 |
8*φ18 |
185 |
|
125 |
400 |
245 |
210 |
185 |
|
22-3 |
8*φ18 |
202 |
|
150 |
480 |
280 |
240 |
210 |
|
24-3 |
8*φ23 |
223 |
|
200 |
550 |
340 |
295 |
266 |
|
24-2 |
12*φ22 |
350 |
|
H44Y/H-25C |
40 |
200 |
150 |
110 |
84 |
|
18-2 |
4*φ18 |
150 |
50 |
230 |
165 |
125 |
99 |
|
20-2 |
4*φ18 |
160 |
|
65 |
290 |
185 |
145 |
118 |
|
22-2 |
8*φ18 |
175 |
|
80 |
310 |
200 |
160 |
132 |
|
24-2 |
8*φ18 |
185 |
|
100 |
350 |
235 |
190 |
156 |
|
24-2 |
8*φ22 |
0.22 |
|
125 |
400 |
270 |
220 |
184 |
|
26-2 |
8*φ26 |
248 |
|
150 |
480 |
300 |
250 |
211 |
|
28-2 |
8*φ26 |
270 |
|
200 |
550 |
360 |
310 |
274 |
|
30-2 |
12*φ26 |
350 |
|
H44Y/H-40C |
50 |
230 |
160 |
125 |
100 |
88 |
20-3 |
4*φ18 |
175 |
65 |
290 |
180 |
145 |
120 |
110 |
22-3 |
8*φ18 |
190 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8*φ18 |
190 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8*φ23 |
215 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8*φ25 |
260 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30-3 |
8*φ25 |
270 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12*φ30 |
340 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
12*φ34 |
400 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46-4 |
16*φ34 |
425 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52-4 |
16*φ34 |
460 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58-4 |
16*φ41 |
490 |
|
H44Y/H-64C |
50 |
300 |
175 |
135 |
105 |
88 |
26-3 |
4*φ23 |
190 |
65 |
340 |
200 |
160 |
130 |
110 |
28-3 |
8*φ23 |
205 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30-3 |
8*φ23 |
205 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32-3 |
8*φ25 |
235 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36-3 |
8*φ30 |
265 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38-3 |
8*φ34 |
295 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44-3 |
12*φ34 |
355 |
|
250 |
775 |
470 |
400 |
352 |
313 |
48-3 |
12*φ41 |
405 |
|
300 |
900 |
530 |
460 |
412 |
364 |
54-4 |
16*φ41 |
465 |
|
350 |
1025 |
595 |
525 |
475 |
422 |
60-4 |
16*φ41 |
505 |
|
400 |
1150 |
670 |
585 |
525 |
474 |
66-4 |
16*φ48 |
570 |
|
H44Y/H-100C |
50 |
300 |
195 |
145 |
112 |
88 |
28-3 |
4*φ25 |
192 |
65 |
340 |
220 |
170 |
138 |
110 |
32-3 |
8*φ25 |
207 |
|
80 |
380 |
230 |
180 |
148 |
121 |
34-3 |
8*φ25 |
235 |
|
100 |
430 |
265 |
210 |
172 |
150 |
38-3 |
8*φ30 |
265 |
|
125 |
500 |
310 |
250 |
210 |
176 |
42-3 |
8*φ34 |
313 |
|
150 |
550 |
350 |
290 |
250 |
204 |
46-3 |
12*φ34 |
360 |
|
200 |
650 |
430 |
360 |
312 |
260 |
54-3 |
12*φ41 |
420 |
|
250 |
775 |
500 |
430 |
382 |
313 |
60-3 |
12*φ41 |
480 |
|
300 |
900 |
585 |
500 |
442 |
364 |
70-4 |
16*φ48 |
540 |
