BQ347FH-16C/25C/40C型偏心半球球阀
BQ347 型 PN16、PN25 偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。
1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效
2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求
3、密封严密、输送有害气体可达零泄露
4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端
名称
|
材质
|
阀体
|
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
|
阀轴
|
2Cr13、1Cr13
|
阀瓣
|
合金渗氮钢、渗氮不锈钢、耐磨钢
|
阀座
|
合金渗氮钢、渗氮不锈钢、耐磨钢
|
轴承
|
铝青铜、FZ-1复合材料
|
填料
|
聚四氟乙烯、柔性石墨
|
公称压力(Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
公称通经(mm)
|
40-1600
|
40-1600
|
40-1200
|
40-600
|
40-600
|
密封试验压力(Mpa)
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
壳体试验压力(Mpa)
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
适用温度(℃)
|
-29~300、-29~425、-29~540
|
||||
适用介质
|
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
|
||||
驱动方式
|
手动、电动、气动
|
||||
连接形式
|
法兰连接、对夹连接
|
||||
安装方式
|
立式安装、卧式安装
|

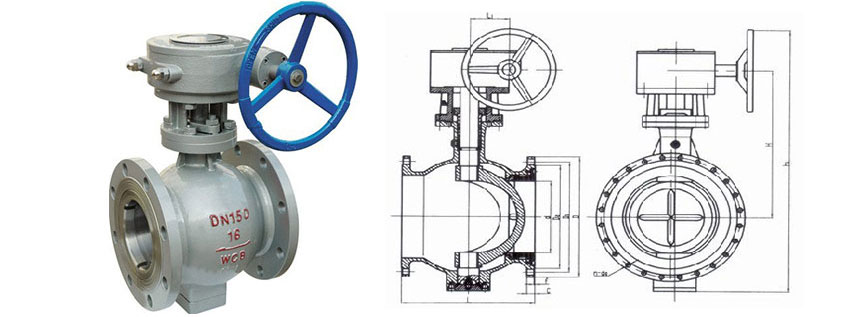

型号 |
公称通径 |
尺寸 |
|
|||||
L |
D |
D1 |
D2 |
D3 |
b-f |
Z*φd |
||
BQ347FH-16C |
50 |
178 |
160 |
125 |
100 |
|
18-3 |
4*18 |
65 |
190 |
180 |
145 |
120 |
|
18-3 |
4*18 |
|
80 |
203 |
195 |
160 |
135 |
|
20-3 |
4*18 |
|
100 |
229 |
215 |
180 |
155 |
|
20-3 |
8*18 |
|
125 |
254 |
245 |
210 |
185 |
|
22-3 |
8*18 |
|
150 |
267 |
280 |
240 |
210 |
|
24-3 |
8*23 |
|
200 |
292 |
335 |
295 |
265 |
|
26-3 |
12*23 |
|
250 |
330 |
405 |
355 |
320 |
|
30-3 |
12*25 |
|
300 |
356 |
460 |
410 |
375 |
|
32-4 |
12*25 |
|
350 |
381 |
520 |
470 |
435 |
|
34-4 |
16*25 |
|
400 |
406 |
580 |
525 |
485 |
|
36-4 |
16*30 |
|
BQ347FH-25C |
50 |
178 |
160 |
125 |
100 |
|
20-3 |
4*18 |
65 |
190 |
180 |
145 |
120 |
|
22-3 |
8*18 |
|
80 |
203 |
195 |
160 |
135 |
|
22-3 |
8*18 |
|
100 |
229 |
230 |
190 |
160 |
|
24-3 |
8*23 |
|
125 |
254 |
270 |
220 |
188 |
|
28-3 |
8*25 |
|
150 |
267 |
300 |
250 |
218 |
|
30-3 |
8*25 |
|
200 |
292 |
360 |
310 |
278 |
|
34-3 |
12*25 |
|
250 |
330 |
425 |
370 |
332 |
|
36-3 |
12*30 |
|
300 |
356 |
485 |
430 |
390 |
|
40-4 |
16*30 |
|
350 |
381 |
550 |
490 |
448 |
|
44-4 |
16*34 |
|
400 |
406 |
610 |
550 |
505 |
|
48-4 |
16*34 |
|
BQ347FH-40C |
50 |
178 |
160 |
125 |
100 |
88 |
20-3 |
4*18 |
65 |
190 |
180 |
145 |
120 |
110 |
22-3 |
8*18 |
|
80 |
203 |
195 |
160 |
135 |
121 |
22-3 |
8*18 |
|
100 |
229 |
230 |
190 |
160 |
150 |
24-3 |
8*23 |
|
125 |
254 |
270 |
220 |
188 |
176 |
28-3 |
8*25 |
|
150 |
267 |
300 |
250 |
218 |
204 |
30-3 |
8*25 |
|
200 |
292 |
375 |
320 |
282 |
260 |
38-3 |
12*30 |
|
250 |
330 |
445 |
385 |
345 |
313 |
42-3 |
12*34 |
|
300 |
356 |
510 |
450 |
408 |
364 |
46-4 |
16*34 |
|
350 |
381 |
570 |
510 |
465 |
422 |
52-4 |
16*34 |
|
400 |
406 |
655 |
585 |
535 |
474 |
58-4 |
16*41 |
