本阀一般适用于工作温度≤425℃的蒸汽、空气、石油、水以及其他非腐蚀性介质的设备和管理路上作为超压保护装置
|
零件名称 |
材料 |
|
阀体 |
WCB |
|
阀瓣、阀座、调节阀、导向套、调节螺杆、阀杆 |
2Cr13、Stainless steel |
|
阀盖、保护罩 |
WCB |
|
弹簧 |
50CrVA、Sping steel |
|
型号 |
公称压力 |
试验压力 |
工作压力级 |
|
A41H-16C |
1.6 |
2.4 |
0.1-0.14 0.14-0.2 0.2-0.3 0.3-0.45 0.45-0.65 0.65-0.9 0.9-1.2 1.2-1.6 |
|

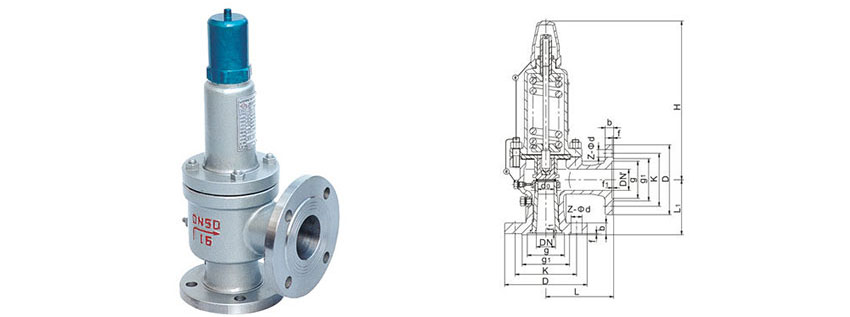

公称通径 |
d0 |
L |
D |
K |
g |
b |
Z*φd |
D1 |
K1 |
g1 |
b1 |
d1 |
Z*φd |
H |
H1 |
|
40 |
32 |
120 |
150 |
110 |
88 |
16 |
4*17.5 |
150 |
110 |
88 |
16 |
40 |
4*17.5 |
300 |
110 |
|
50 |
40 |
130 |
165 |
125 |
102 |
16 |
4*φ17.5 |
165 |
125 |
102 |
16 |
50 |
4*φ17.5 |
315 |
115 |
|
65 |
50 |
140 |
185 |
145 |
122 |
18 |
4*φ17.5 |
185 |
145 |
122 |
18 |
65 |
4*φ17.5 |
350 |
125 |
|
80 |
65 |
160 |
200 |
160 |
133 |
20 |
8*φ17.5 |
200 |
160 |
133 |
20 |
80 |
8*φ17.5 |
350 |
135 |
|
100 |
80 |
170 |
220 |
180 |
158 |
22 |
8*φ17.5 |
220 |
180 |
158 |
22 |
100 |
8*φ17.5 |
580 |
160 |
