H61H、H61Y 型 800(Lb) 承插焊锻钢止回阀有三种体盖连接设计形式。一是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。二是设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。三是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
|
型号
|
H61H
|
H61Y
|
|
|
适用温度（℃）
|
≤425
|
||
|
适用介质
|
水、蒸汽、油品
|
||
|
材料
|
阀体、阀盖
|
碳素钢
|
|
|
阀瓣
|
铬不锈钢
|
||
|
密封面
|
铬不锈钢或碳钢对焊铁基合金
|
||
|
垫片
|
柔性石墨
|
||

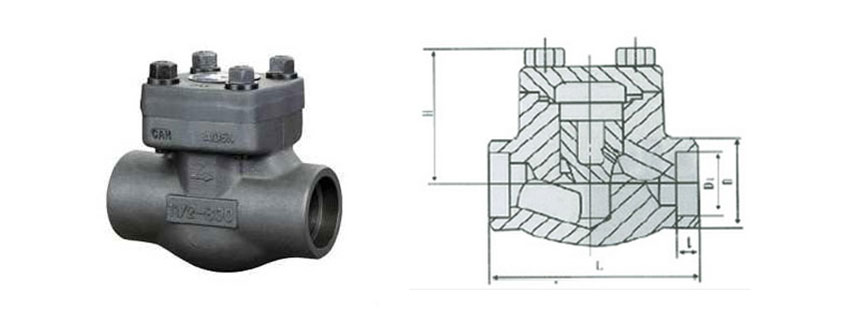

| 公称通径DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||
