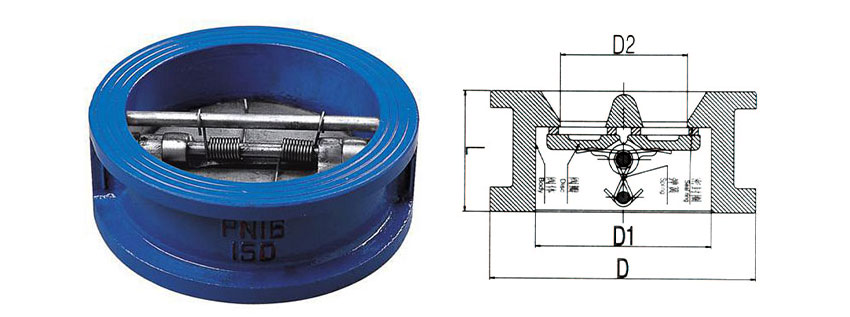

DH77X-10/10Q/16/16Q型对夹式蝶形止回阀
本阀适用于工作温度≤80℃的水及其它非腐蚀性介质的管路上,防止 介质逆流的单向启闭用。
零件名称 |
材料 |
阀体 |
灰铸铁、球墨铸铁 |
阀瓣 |
球墨铸铁 |
弹簧 |
不锈钢 |
密封圈 |
丁晴橡胶 |
阀轴 |
碳钢 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度 ( 水 ) |
密封 ( 水 ) |
||||
DH77X - 10 |
10 |
1.5 |
1.1 |
≤ 80 |
水 |
DH77X - 16 |
16 |
2.4 |
1.8 |
型号 |
公称通径 |
尺寸 |
|||
L |
R |
D |
D0 |
||
DH77X-10/16 |
40 |
43 |
23.5 |
92 |
55 |
50 |
43 |
28.5 |
107 |
65.5 |
|
65 |
46 |
34.5 |
127 |
81 |
|
80 |
64 |
44 |
142 |
95 |
|
100 |
64 |
52.8 |
162 |
121 |
|
125 |
70 |
66.5 |
192 |
148.3 |
|
150 |
76 |
74.5 |
217 |
171 |
|
200 |
89 |
87.5 |
272 |
225 |
|
250 |
114 |
127 |
328 |
265 |
|
300 |
114 |
147 |
378 |
310 |
|
350 |
127 |
173 |
438 |
360 |
|
400 |
140 |
198 |
489 |
410 |
