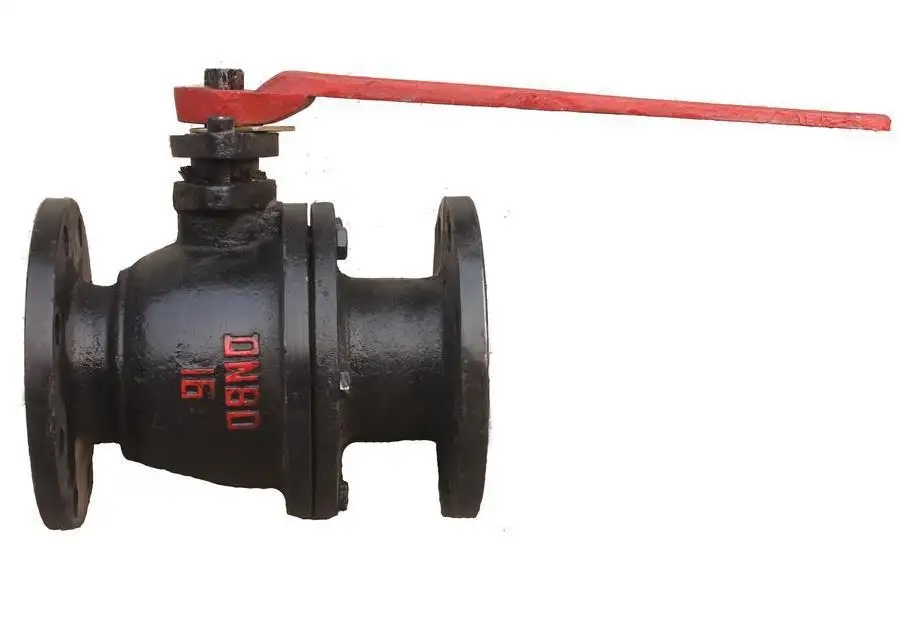

Q41F-16 型铸铁球阀
Q41F-16铸铁球阀,法兰铸铁球阀为灰铸铁材质软密封球阀,铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上,作启闭用;其大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍的一款阀门产品。
如果要求管道压力在1.6Mpa以上,管道温度在150℃以上的,介质为水、汽、油品的工况下,请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列
零件名称 |
材料 |
Q41F-16 |
|
阀体、球体 |
灰铸铁、球墨铸铁 |
阀杆 |
碳钢、不锈钢 |
密封圈 |
氟橡胶 |
型号 |
公称通径 |
试验压力 |
适用温度 |
适用介质 |
|
强度(水) |
密封(水) |
||||
Q41F-16 |
1.6 |
2.4 |
1.8 |
≤200 |
水、蒸汽、油品 |
Q11F-16 |
型号 |
公称通径 |
尺寸 |
|||||
L |
D |
D1 |
D2 |
b-f |
Z-φd |
||
Q41F-16 |
15 |
135 |
95 |
65 |
45 |
14-2 |
4-φ14 |
20 |
147 |
105 |
75 |
55 |
16-2 |
4-φ14 |
|
25 |
155 |
115 |
85 |
65 |
16-2 |
4-φ14 |
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-φ18 |
|
40 |
180 |
145 |
110 |
85 |
18-3 |
4-φ18 |
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-φ18 |
|
65 |
220 |
180 |
145 |
120 |
20-3 |
4-φ18 |
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-φ18 |
|
100 |
271 |
215 |
180 |
155 |
24-3 |
8-φ18 |
|
125 |
355 |
245 |
210 |
185 |
26-3 |
8-φ18 |
|
150 |
395 |
280 |
240 |
210 |
28-3 |
8-φ23 |
|
200 |
450 |
335 |
295 |
265 |
30-3 |
12-φ23 |
