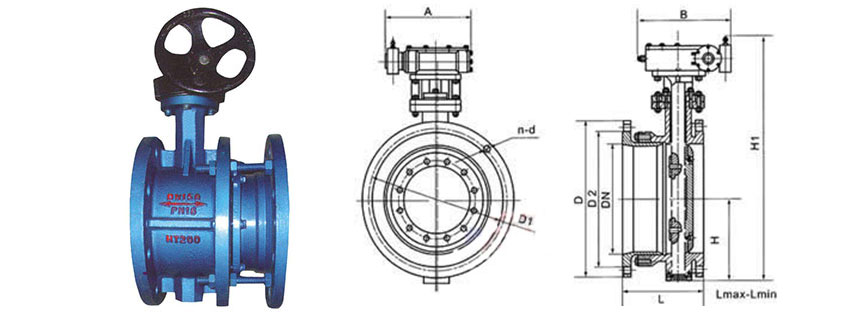

SD341X/F-10蜗轮传动法兰式伸缩蝶阀
本阀广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体 管道上,具有调节流量、截流介质和补偿管道热胀冷缩的功能。
零件名称 |
材料 |
阀体 |
灰铸铁 |
蝶板 |
铸钢、不锈钢 |
阀杆 |
2Cr13 |
伸缩管 |
灰铸铁 |
填料 |
柔性石墨 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度(水) |
密封(水) |
||||
SD341X/F-10 |
1.0 |
1.5 |
1.1 |
≤80 |
油品、水 |
型号 |
公称通径 |
尺寸 |
||||||||||
L |
Lmin |
Lmax |
A |
B |
D |
D1 |
D2 |
n-d |
H |
H2 |
||
SD341X/ F-10 |
50 |
171 |
156 |
186 |
180 |
200 |
165 |
125 |
99 |
4-18 |
80 |
309 |
65 |
175 |
160 |
190 |
180 |
200 |
185 |
145 |
118 |
4-18 |
95 |
337 |
|
80 |
182 |
166 |
198 |
180 |
200 |
200 |
160 |
132 |
8-18 |
98 |
347 |
|
100 |
208 |
188 |
228 |
180 |
200 |
220 |
180 |
156 |
8-18 |
114 |
373 |
|
125 |
220 |
201 |
240 |
180 |
200 |
250 |
210 |
184 |
8-18 |
128 |
405 |
|
150 |
226 |
206 |
246 |
270 |
280 |
285 |
240 |
211 |
8-22 |
139 |
440 |
|
200 |
242 |
219 |
265 |
400 |
425 |
340 |
295 |
266 |
8-22 |
174 |
612 |
|
250 |
267 |
240 |
295 |
400 |
425 |
390 |
350 |
319 |
12-22 |
215 |
693 |
|
300 |
282 |
254 |
308 |
450 |
560 |
445 |
400 |
370 |
12-22 |
245 |
747 |
|
350 |
300 |
272 |
327 |
450 |
560 |
505 |
460 |
429 |
16-22 |
270 |
802 |
|
400 |
338 |
308 |
368 |
535 |
580 |
565 |
515 |
480 |
16-26 |
305 |
991 |
|
450 |
340 |
310 |
370 |
535 |
580 |
615 |
565 |
530 |
20-26 |
325 |
1037 |
|
500 |
362 |
332 |
392 |
535 |
580 |
670 |
620 |
582 |
20-26 |
360 |
1127 |
|
600 |
408 |
375 |
441 |
570 |
660 |
780 |
725 |
682 |
20-30 |
445 |
1377 |
|
700 |
430 |
400 |
460 |
750 |
550 |
895 |
840 |
794 |
24-30 |
505 |
1496 |
|
800 |
475 |
445 |
499 |
750 |
550 |
1015 |
950 |
901 |
24-30 |
560 |
1584 |
|
900 |
490 |
460 |
520 |
750 |
550 |
1110 |
1050 |
1001 |
28-30 |
630 |
1676 |
|
1000 |
565 |
530 |
600 |
900 |
750 |
1230 |
1160 |
1112 |
32-33 |
680 |
1760 |
|
1200 |
623 |
571 |
675 |
1000 |
925 |
1455 |
1380 |
1328 |
36-36 |
795 |
2018 |
|
1400 |
722 |
682 |
760 |
1000 |
925 |
1675 |
1590 |
1530 |
36-36 |
900 |
2363 |
|
1600 |
815 |
770 |
860 |
1000 |
925 |
1915 |
1820 |
1750 |
40-36 |
1100 |
2723 |
|
1800 |
880 |
830 |
930 |
1100 |
980 |
2115 |
2020 |
1950 |
44-39 |
1124 |
2844 |
|
2000 |
970 |
920 |
1020 |
1100 |
980 |
2325 |
2230 |
2150 |
48-42 |
1292 |
3127 |
