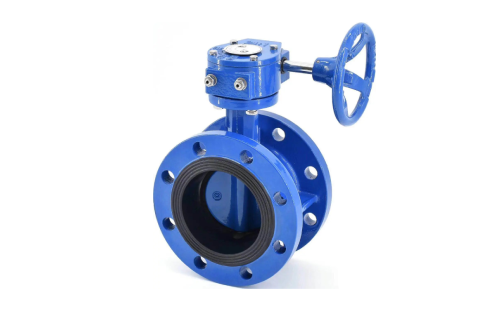

D341AX/F-16/16Q型法兰蝶阀
可用于石油化工、轻工、冶金、发电、供排水、造纸、船舶、军工、食品、医药等腐蚀性及非腐蚀性气体、液体、半流体，可作为调节和截流使用。
|
零件名称 |
阀体 |
蝶板 |
支架 |
压环 |
阀杆 |
密封圈 |
|
D341X/F-10 |
HT200 QT450-10 |
QT450-10 |
HT200 |
QT450-10 |
35 |
丁晴橡胶 |
|
型号 |
公称压力 |
蝶板转角 |
试验压力 |
适用温度 |
适用介质 |
|
|
强度（水） |
密封（水） |
|||||
|
D341AF-16 |
1.6 |
90° |
2.4 |
1.8 |
-10~200 |
清水、污水、油类 |
|
D341AX-16 |
1.6 |
90° |
2.4 |
1.8 |
-10~80 |
清水、污水、油类 |
|
DN(mm) |
L |
H0 |
D |
D1 |
b |
Z-φd |
|
100 |
190 |
239.5 |
220 |
180 |
24 |
8-φ19 |
|
150 |
210 |
302 |
285 |
240 |
26 |
8-φ23 |
|
200 |
230 |
353 |
340 |
295 |
28 |
8-φ23 |
|
250 |
250 |
407 |
390 |
350 |
28 |
12-φ23 |
|
300 |
270 |
466 |
445 |
400 |
28 |
12-φ23 |
|
350 |
290 |
510 |
505 |
460 |
30 |
16-φ23 |
|
400 |
310 |
548 |
565 |
515 |
32 |
16-φ28 |
|
450 |
330 |
573 |
615 |
565 |
32 |
20-φ28 |
|
500 |
350 |
646 |
670 |
620 |
34 |
20-φ28 |
|
600 |
390 |
688 |
780 |
725 |
36 |
20-φ31 |
|
700 |
430 |
865 |
895 |
840 |
40 |
24-φ31 |
|
800 |
470 |
914 |
1015 |
950 |
44 |
24-φ34 |
|
900 |
510 |
971 |
1110 |
1050 |
46 |
28-φ34 |
|
1000 |
550 |
1115 |
1230 |
1160 |
50 |
28-φ37 |
|
1200 |
470 |
1251 |
1455 |
1380 |
56 |
32-φ40 |
|
1400 |
530 |
1441 |
1675 |
1590 |
62 |
36-φ43 |
|
1600 |
600 |
1606 |
1915 |
1820 |
68 |
40-φ49 |
|
1800 |
670 |
1873 |
2115 |
2020 |
70 |
44-φ49 |
|
2000 |
760 |
1996 |
2325 |
2230 |
74 |
48-φ49 |
