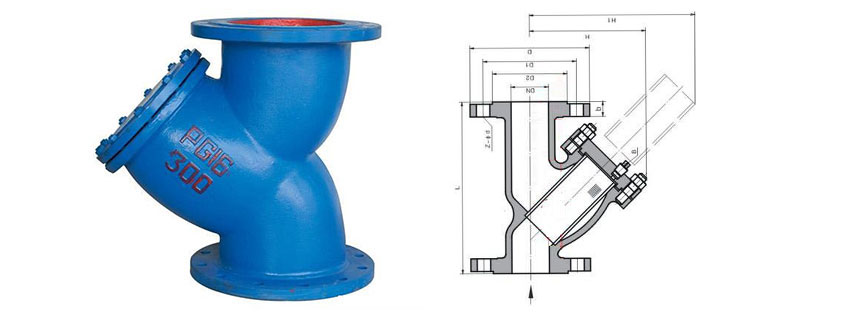

GL41H-16型过滤器
Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。
|
零件名称 |
材料 |
|
GL41H - 16 |
|
|
阀体 |
灰铸铁 、 球墨铸铁 |
|
阀盖 |
灰铸铁 、 球墨铸铁 |
|
过滤网 |
不锈钢 |
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度（水） |
||||
|
GL41H-16 |
1.6 |
2.4 |
≤200 |
水、蒸汽、油 |
|
型号 |
公称通径 |
尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-φd |
H |
||||
|
GL41H-16 |
15 |
130 |
短重型 |
轻型水用 |
95 |
65 |
46 |
14-2 |
4-φ14 |
66 |
|
20 |
150 |
150 |
|
105 |
75 |
56 |
16-2 |
4-φ14 |
66 |
|
|
25 |
160 |
160 |
162 |
115 |
85 |
65 |
16-2 |
4-φ14 |
75 |
|
|
32 |
180 |
180 |
174 |
135 |
100 |
78 |
18-2 |
4-φ18 |
97 |
|
|
40 |
200 |
200 |
176 |
145 |
110 |
85 |
18-3 |
4-φ18 |
122 |
|
|
50 |
230 |
230 |
203 |
160 |
125 |
100 |
20-3 |
4-φ18 |
135 |
|
|
65 |
290 |
240 |
243 |
180 |
145 |
120 |
20-3 |
4-φ18 |
160 |
|
|
80 |
310 |
265 |
270 |
195 |
160 |
135 |
22-3 |
8-φ18 |
202 |
|
|
100 |
350 |
305 |
308 |
215 |
180 |
155 |
24-3 |
8-φ18 |
250 |
|
|
125 |
400 |
330 |
335 |
245 |
210 |
185 |
26-3 |
8-φ18 |
297 |
|
|
150 |
480 |
375 |
393 |
280 |
240 |
210 |
28-3 |
8-φ23 |
360 |
|
|
200 |
600 |
430 |
430 |
335 |
295 |
265 |
30-3 |
12-φ23 |
382 |
|
|
250 |
605 |
|
470 |
405 |
355 |
320 |
32-3 |
12-φ25 |
447 |
|
|
300 |
635 |
|
540 |
460 |
410 |
375 |
34-4 |
12-φ25 |
455 |
|
|
350 |
696 |
|
700 |
520 |
470 |
735 |
34-4 |
16-φ25 |
480 |
|
|
400 |
790 |
|
800 |
580 |
525 |
485 |
36-4 |
16-φ30 |
560 |
|
|
450 |
850 |
|
1000 |
640 |
585 |
545 |
44-4 |
20-φ30 |
635 |
|
