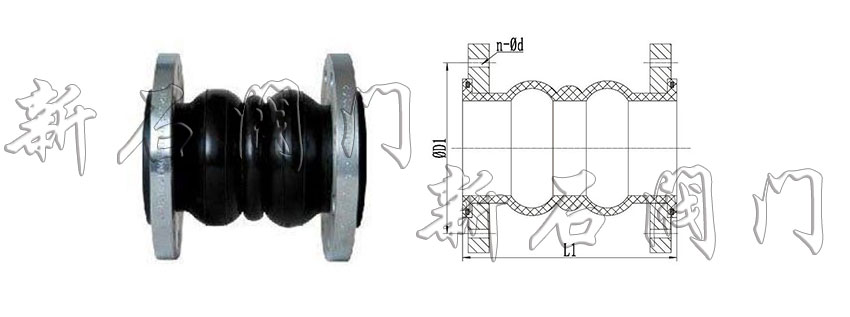

JGD42-16型双球橡胶接头
软接头又叫做橡胶管软接头，橡胶接头，橡胶软接头，可曲绕接头，高压橡胶接头，橡胶减震器等软接头是用于金属管道之间起挠性连接作用的中空橡胶制品，此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，可应用于各种管道系统。
|
零件名称 |
主体 |
内衬 |
骨架 |
法兰 |
|
材料 |
橡胶 |
尼龙麻布 |
硬钢丝 |
硬钢 |
|
公称通径 |
20-300（ 8-12°） |
50-150（2-6") |
|
|
型号 |
JGD42-16(Ⅰ) |
JGD42-16(Ⅱ) |
JGD42-16(Ⅲ) |
|
工作压力 MPa(kg.f/cm2) |
1（10） |
1.2（12） |
2（20） |
|
爆破压力 MPa(kg.f/cm2) |
2-2.4（20-24） |
2-2.4（20-24） |
3-3.5（30-35） |
|
真空度 KMPa(mm/Hg) |
40（300） |
53.3（400） |
86.7（650） |
|
适用温度（℃） |
≤80 |
||
|
适用介质 |
水 |
||
|
公称 |
通径 |
长度 |
法兰厚度 |
螺栓数 |
螺栓孔直径 |
螺纹孔中间圆直径 |
轴向位 |
移（mm） |
横向位移 |
偏转角度 |
|
（mm） |
（寸in） |
L |
B |
H |
(mm） |
（mm） |
伸长 |
压缩 |
（mm） |
（а1+а2） |
|
50 |
2 |
165 |
16 |
4 |
18 |
125 |
30 |
50 |
45 |
40 |
|
80 |
3 |
175 |
20 |
8 |
18 |
160 |
30 |
50 |
45 |
40 |
|
100 |
4 |
225 |
20 |
8 |
18 |
180 |
35 |
50 |
40 |
35 |
|
125 |
5 |
225 |
22 |
8 |
18 |
210 |
35 |
50 |
40 |
35 |
|
150 |
6 |
225 |
24 |
8 |
23 |
240 |
35 |
50 |
40 |
35 |
|
200 |
8 |
325 |
26 |
8 |
23 |
295 |
35 |
60 |
35 |
30 |
|
250 |
10 |
325 |
30 |
12 |
23 |
355 |
35 |
60 |
35 |
30 |
|
300 |
12 |
325 |
30 |
12 |
23 |
410 |
35 |
60 |
35 |
30 |
