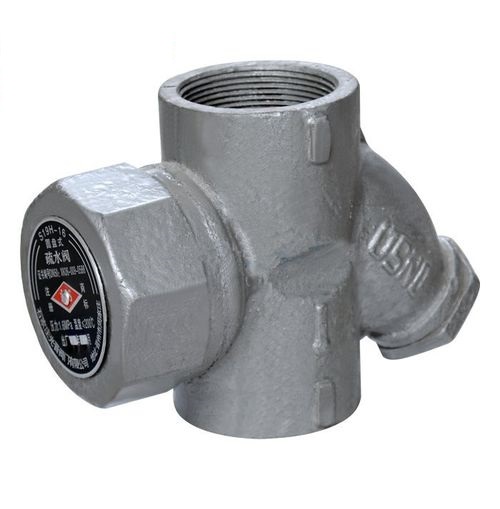

S49H-16圆盘式疏水阀
疏水器正名为疏水阀,也叫自动排水器或凝结水排放器,其分为:蒸汽系统使用和气体系统使用。热动力式(圆盘式、脉冲式)疏水器是利用空气动力学原理,汽体转向产生的压降来开关阀门的。用于流量较小、差压较大、对连续性要求不高的地方,结构简单、存在脉冲性泄漏,一般用于管线疏水。
零件名称 |
材料 |
阀体 |
灰铸铁 |
阀片 |
不锈钢 |
阀盖 |
不锈钢 |
过滤网 |
不锈钢 |
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
强度(水) |
||||
S49H-16 |
1.6 |
2.4 |
≤200 |
蒸汽 |
型号 |
公称通径 |
尺 寸 |
|||||||
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H1 |
H2 |
||
S49H-16 |
15 |
150 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
60 |
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
62 |
65 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
65 |
70 |
|
32 |
230 |
135 |
100 |
80 |
18-2 |
4-18 |
70 |
75 |
|
40 |
230 |
145 |
110 |
85 |
18-2 |
4-18 |
75 |
88 |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
80 |
95 |
