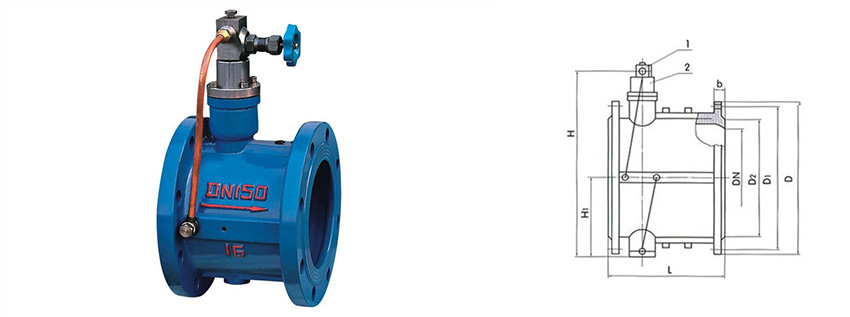

HH46x48/ 49H_1016/25 型微阻缓闭蝶式止回阀
.jpg)
本厂生产的HH46X、HH49X微阻缓闭蝶式止回阀系列产品可用在清水、污水、海水 等介质的排水官道上，既能防止介质的倒流、又能有效地限制破坏水锤，保证管线的使用 安全。它具有结构新颖、体积水、重量轻、流体阻力水、密封可靠、启动平稳、耐磨损、 使用寿命长、油压、缓闭不受介质影响，有较好节能效果等特点。
公称压力：1.0~2.5MPa 公称通径：40~100mm 缓闭时间：3~60秒 适用介质：清水、污水、海水 适用温度：0-80℃（如需要，可达200℃） 法兰标准：GB/T17241.6 GB/T 9113
试验标准：GB/T13927 API 598
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢 |
|
阀瓣 |
碳钢 |
|
阀杆、油缸、活塞 |
不锈钢 |
|
弹簧 |
不锈钢 |
|
阀座 |
丁腈橡胶 |
|
公称压力 |
公称通径 |
|
尺寸 |
|
公称压力 |
公称通径 |
|
尺寸 |
|
|
L |
H |
H1 |
L |
H |
H1 |
||||
|
1.01.62.5 |
40 |
140 |
200 |
88 |
1.01.62.5 |
350 |
290 |
480 |
297 |
|
50 |
150 |
215 |
98 |
400 |
310 |
550 |
324 |
||
|
65 |
170 |
225 |
108 |
450 |
330 |
585 |
351 |
||
|
80 |
180 |
235 |
118 |
500 |
350 |
640 |
379 |
||
|
100 |
190 |
280 |
130 |
600 |
390 |
720 |
434 |
||
|
125 |
200 |
290 |
148 |
700 |
430 |
780 |
491 |
||
|
150 |
210 |
310 |
172 |
800 |
470 |
840 |
549 |
||
|
200 |
230 |
350 |
210 |
900 |
510 |
990 |
600 |
||
|
250 |
250 |
415 |
240 |
1000 |
550 |
1050 |
655 |
||
|
300 |
270 |
450 |
264 |
1200 |
630 |
1210 |
770 |
