F745X水力遥控浮球阀

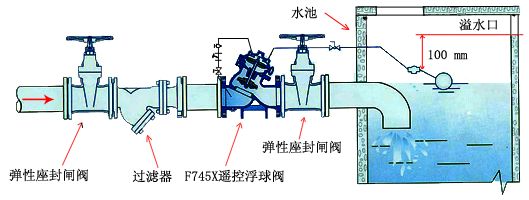

本阀门安装在水塔、水池的进口端管路上,完成保持水塔、水池液面的规定高度的功能。隔膜式阀门性能可靠、强度高、动作平稳适用于400口径以下的管道,450口径以上的管道活塞式。产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。
F745X水力遥控浮球阀兼具多种功能的水力操作式阀门,主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,由主阀和浮球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。本产品直接利用浮球导阀进行液面控制,不需要其它装置和能源,控制不受水压影响,液面控制准确度高,密封可靠。

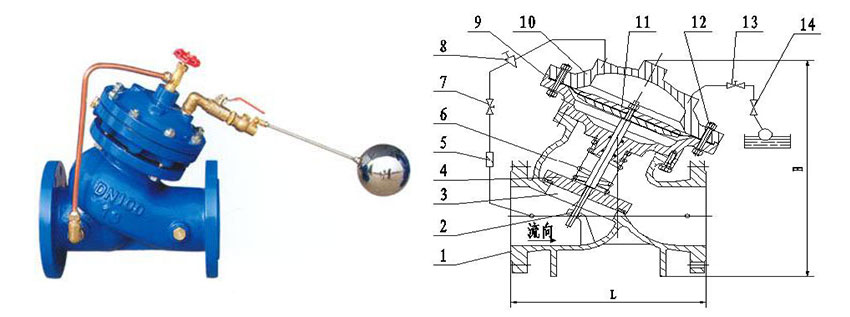

序号 |
零件名称 |
材料 |
1 |
阀体 |
铸铁、铸钢、不锈钢 |
2 |
阀杆 |
2Cr13 |
3 |
阀座 |
铸铁、铸钢、不锈钢、铜 |
4 |
阀盘 |
球墨铸铁、碳钢、NBR |
5 |
微型过滤器 |
铜合金 |
6 |
压簧 |
弹簧钢、不锈钢 |
7 |
球阀 |
铜合金 |
8 |
针阀 |
铜合金 |
9 |
阀盖 |
铸铁、铸钢、不锈钢 |
10 |
浮球阀 |
不锈钢,铜 |
11 |
橡胶膜片及压板 |
丁腈橡胶、碳钢 |
12 |
双头螺柱、螺母 |
不锈钢 |
13 |
针阀 |
铜合金 |
14 |
小浮球导阀 |
铜合金、不锈钢 |
公称压力 |
壳体试验压力(Mpa) |
密封试验压力(Mpa) |
动作压力(Mpa) |
缓闭时间 |
适用介质 |
介质温度 |
1.0 |
1.5 |
1.1 |
≥0.04 |
3~60 |
水 |
0~80 |
1.6 |
2.4 |
1.76 |
||||
2.5 |
3.75 |
2.75 |
