气动对夹式蝶阀

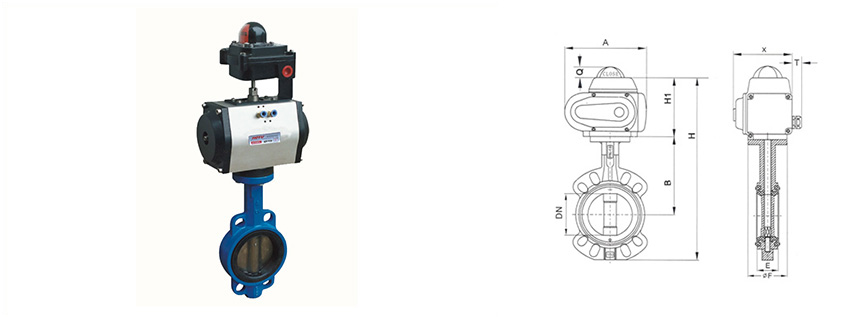

D671X-10/10Q/16/16Q 气动对夹式蝶阀

产品说明

软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩变大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点

零件名称	材料
阀体	灰铸铁、球墨铸铁
阀座	氟橡胶
蝶板	球墨铸铁
阀轴	碳钢、不锈钢

型号	公称压力	试验压力		适用温度	适用介质
		强度（水）	密封（水）
D971X-10	1.0	1.5	1.1	≤80	水
D671X-10
D971X-16	1.6	2.4	1.8	≤80	水
D671X-16

DN	D971X-10					D671X-10
DN	Φ	H	B	Z-φd	L	Φ	H	B	Z-φd	L
50	125	483	125	4-φ18	43	125	315	180	4-φ18	43
65	145	453	125	4-φ18	46	145	330	180	4-φ18	46
80	160	478	125	4-φ18	46	160	390	245	4-φ18	46
100	180	519	125	4-φ18	52	180	431	245	4-φ18	52
125	210	713	245	4-φ18	56	210	455	245	4-φ18	56
150	240	749	245	4-φ23	56	240	626	355	4-φ23	56
200	295	843	245	4-φ23	60	295	720	355	4-φ23	60
250	355	947	313	4-φ25	68	355	800	550	4-φ25	68
300	410	1013	313	4-φ30	78	410	860	600	4-φ30	78
350	470	1046	313	4-φ30	78	470	883	600	4-φ30	78
400	515	1135	313	4-φ31	88	515	972	600	4-φ31	88
450	565	1226	431	4-φ31	106	565	1043	750	4-φ31	106
500	620	1328	439	4-φ31	132	620	1098	750	4-φ31	132
600	725	1394	556	4-φ34	154	725	1236	750	4-φ34	154
700	840	1534	556	4-M27	165	840	1431	750	4-M27	165
800	952	1159	556	4-M30	190	952	1488	750	4-M30	190
900	1050	1748	706	4-M30	211	1050			4-M30	211
1000	1160	1805	706	4-M33	224	1160			4-M33	224
