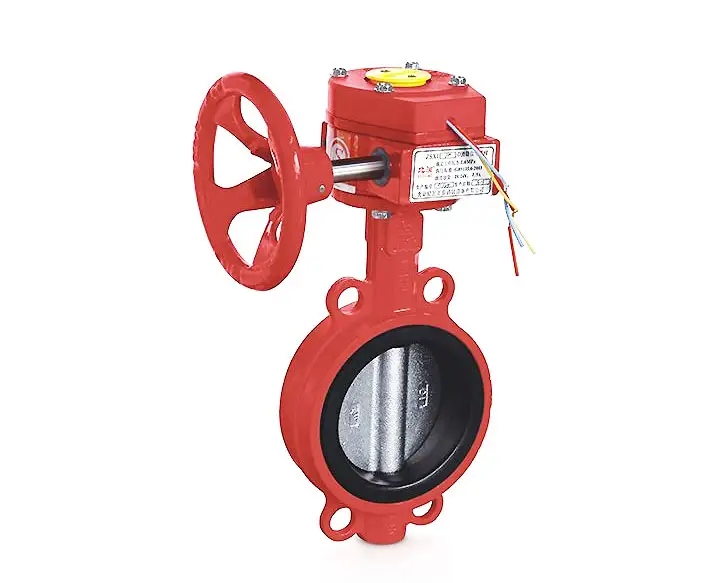

XD371X-10/16型消防信号蝶阀
.jpg)
XD371X-10、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中间可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能
|
零件名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁 |
|
蝶板 |
灰铸铁、球墨铸铁、不锈钢 |
|
阀杆 |
碳钢、不锈钢 |
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
|
壳体 |
密封（水） |
||||
|
XD371X-10 |
1.0 |
1.5 |
1.1 |
≤80 |
水 |
|
XD371X-16 |
1.6 |
2.4 |
1.8 |
||
|
型号 |
公称通径 |
尺寸 |
|||||
|
L |
D1 |
H |
H1 |
H2 |
Z-φd |
||
|
XD371X-16 |
50 |
45 |
120 |
153.5 |
32 |
71.5 |
4-φ23 |
|
65 |
48 |
140 |
164 |
32 |
79 |
4-φ23 |
|
|
80 |
48 |
160 |
174 |
32 |
101 |
8-φ18.5 |
|
|
100 |
54 |
180 |
196 |
32 |
111 |
8-φ17.5 |
|
|
125 |
58 |
205 |
211.5 |
32 |
126 |
8-φ23 |
|
|
150 |
58 |
235 |
226 |
32 |
144 |
8-φ28 |
|
|
200 |
62 |
295 |
260 |
45 |
178.5 |
12-φ22 |
|
|
250 |
72 |
355 |
285 |
45 |
210 |
12-φ26 |
|
