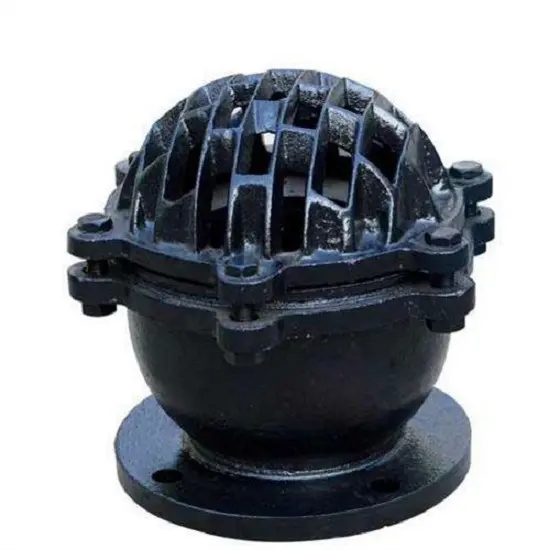

H42X-2.5型升降式底阀 H45X-2.5型旋启多瓣式底阀 H46X-2.5型旋启双瓣式底阀
底阀由阀体、阀盖、阀瓣、密封圈和垫片等部件组成，底阀的阀瓣有单瓣、双瓣和多瓣等几个类型。底阀在接入管路后，液体介质从阀盖方向进入阀体，液体的压力作用于阀瓣，使得阀瓣被打开允许介质流过，当阀体内的介质压力变化或消失时，阀瓣关闭阻止介质倒流。
|
零件名称 |
材料 |
|
阀体、阀罩、阀瓣 |
灰铸铁 |
|
密封圈 |
氟橡胶 |
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
|
强度（水） |
密封(水） |
||||
|
H42X-2.5 |
0.25 |
0.4 |
0.28 |
≤80 |
水 |
|
H46X-2.5 |
|||||
|
H45X-2.5 |
|||||
|
型号 |
公称通径 |
尺寸 |
|||||||
|
D |
D1 |
D2 |
b-f |
Z-φd |
D0 |
h0 |
H |
||
|
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-φ14 |
132 |
17 |
140 |
|
65 |
160 |
130 |
100 |
16-3 |
4-φ14 |
167 |
25 |
177.5 |
|
|
80 |
185 |
150 |
125 |
18-3 |
4-φ18 |
196 |
32 |
200.5 |
|
|
100 |
200 |
175 |
145 |
18-3 |
4-φ18 |
243 |
40 |
226.5 |
|
|
125 |
225 |
200 |
170 |
20-3 |
8-φ18 |
274 |
45 |
263.5 |
|
|
150 |
260 |
235 |
205 |
20-3 |
8-φ18 |
311 |
58 |
280.5 |
|
|
200 |
315 |
280 |
255 |
22-3 |
8-φ18 |
402 |
65 |
380 |
|
|
250 |
370 |
335 |
310 |
24-3 |
12-φ18 |
458 |
84 |
500 |
|
|
300 |
435 |
395 |
362 |
24-4 |
12-φ23 |
515 |
90 |
540 |
|
|
350 |
485 |
445 |
412 |
26-4 |
12-φ23 |
600 |
130 |
600 |
|
|
400 |
535 |
495 |
462 |
28-4 |
16-φ23 |
650 |
|
710 |
|
|
500 |
640 |
600 |
568 |
30-4 |
16-φ23 |
760 |
|
823 |
|
