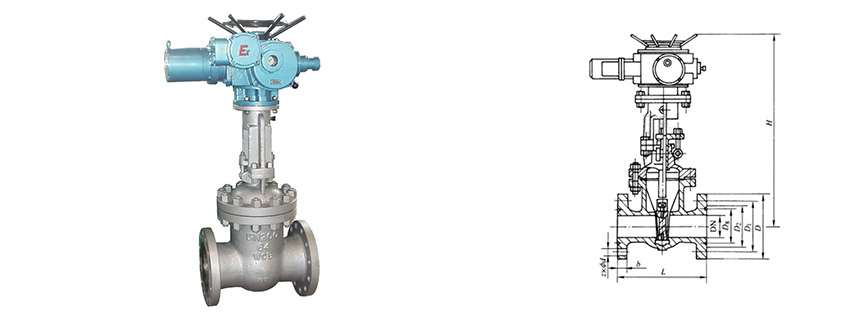

铸钢电动闸阀
铸钢闸阀:是常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。铸钢闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。 公称尺寸 DN15~DN800,公称压力 1.6MPa~20.0MPa,密封面采用石棉石墨或柔性石墨,工作温度 ≤570℃,操作方式有手动、齿轮传动、电动、气动等,适用于水、蒸汽、油品介质管路中。
结构紧凑,设计合理,阀门刚性好,通道流畅,流阻系数小。
密封面为不锈钢或硬质合金,使用寿命长。
采用石棉石墨或柔性石墨,密封可靠,操作轻便灵活。
可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。
广泛应用于石油、化工、水力、火力电站各种系统的管路上。
零件名称 |
材料 |
阀体、阀盖 |
WCB |
阀板 |
碳钢+不锈钢/硬质合金 |
阀杆 |
不锈钢 |
阀杆螺母 |
铜 |
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
强度(水) |
密封(水) |
||||
Z940/941/40/41 Y-16C |
1.6 |
2.4 |
1.8 |
≤425 |
水、蒸汽、 油品 |
Z940/941/40/41 Y-25 |
2.5 |
3.8 |
2.8 |
||
Z940/941/40/41 Y-40 |
4.0 |
6.15 |
4.51 |
||
Z940/941/40/41 Y-64 |
6.4 |
9.75 |
7.15 |
||
Z940/941/40/41 Y-100 |
10.0 |
14.4 |
10.56 |
型号 |
公称通径 |
尺寸 |
Z40/41 Y |
Z940/941 Y |
||||||||
|
|
L |
D |
D1 |
D2 |
D3 |
b-f |
Z*φd |
H1 |
H2 |
D0 |
H |
Z940/941 Y 16C Z40/41 Y-16C H |
40 |
200 |
150 |
110 |
84 |
/ |
18-2 |
4*Φ18 |
314 |
367 |
200 |
525.5 |
50 |
250 |
165 |
125 |
99 |
/ |
20-2 |
4*Φ18 |
333 |
393 |
240 |
622.5 |
|
65 |
270 |
185 |
145 |
118 |
/ |
20-2 |
4*Φ18 |
382 |
466 |
240 |
666.5 |
|
80 |
280 |
200 |
160 |
132 |
/ |
20-2 |
8*Φ18 |
442 |
533 |
270 |
754 |
|
100 |
300 |
220 |
180 |
156 |
/ |
22-2 |
8*Φ18 |
493 |
602 |
300 |
801.5 |
|
125 |
325 |
250 |
210 |
184 |
/ |
22-2 |
8*Φ18 |
547 |
687 |
320 |
859 |
|
150 |
350 |
285 |
240 |
211 |
/ |
24-2 |
8*Φ22 |
619 |
789 |
350 |
879.5 |
|
200 |
400 |
340 |
295 |
266 |
/ |
24-2 |
12*Φ22 |
769 |
991 |
400 |
933.5 |
|
250 |
450 |
405 |
355 |
320 |
/ |
30-3 |
12*Φ25 |
904.9 |
1174.4 |
450 |
1596 |
|
300 |
500 |
460 |
410 |
375 |
/ |
30-4 |
12*Φ25 |
1070 |
1391 |
500 |
1788 |
|
350 |
550 |
520 |
470 |
435 |
/ |
34-4 |
16*Φ25 |
1178 |
1535 |
500 |
1796 |
|
400 |
600 |
580 |
525 |
485 |
/ |
36-4 |
16*Φ30 |
1321 |
1732 |
560 |
1820 |
|
450 |
650 |
640 |
585 |
545 |
/ |
40-4 |
20*Φ30 |
1441 |
1907 |
640 |
1862 |
|
500 |
700 |
705 |
650 |
608 |
/ |
44-4 |
20*Φ34 |
1601 |
2118 |
700 |
2573 |
|
600 |
800 |
840 |
770 |
718 |
/ |
48-5 |
20*Φ41 |
1961 |
2585 |
800 |
2585 |
|
700 |
900 |
910 |
840 |
788 |
/ |
50-5 |
24*Φ41 |
|
|
|
3046 |
|
800 |
1000 |
1020 |
950 |
898 |
/ |
52-5 |
24*Φ41 |
|
|
|
3460 |
|
900 |
1100 |
1120 |
1050 |
998 |
/ |
54-5 |
28*Φ41 |
|
|
|
3509 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
/ |
56-5 |
28*Φ48 |
|
|
|
3910 |
Z940/941 Y-25 Z40/41 Y-25 H |
40 |
200 |
150 |
110 |
84 |
/ |
18-2 |
4*Φ18 |
314 |
367 |
200 |
525.5 |
50 |
250 |
165 |
125 |
99 |
/ |
20-2 |
4*Φ18 |
333 |
393 |
240 |
622.5 |
|
65 |
270 |
185 |
145 |
118 |
/ |
22-2 |
8*Φ18 |
382 |
466 |
240 |
666.5 |
|
80 |
280 |
200 |
160 |
132 |
/ |
24-2 |
8*Φ18 |
442 |
533 |
270 |
754 |
|
100 |
300 |
235 |
190 |
156 |
/ |
24-2 |
8*Φ22 |
490 |
602 |
300 |
801.5 |
|
125 |
325 |
270 |
220 |
184 |
/ |
26-2 |
8*Φ26 |
547 |
687 |
320 |
859 |
|
150 |
350 |
300 |
250 |
211 |
/ |
28-2 |
8*Φ26 |
619 |
789 |
350 |
863.5 |
|
200 |
400 |
360 |
310 |
274 |
/ |
30-2 |
12*Φ26 |
769 |
991 |
400 |
879.5 |
|
250 |
450 |
425 |
370 |
332 |
/ |
36-3 |
12*Φ30 |
904.9 |
1174.4 |
450 |
1496 |
|
300 |
500 |
485 |
430 |
390 |
/ |
40-4 |
16*Φ30 |
1070 |
1391 |
500 |
1588 |
|
350 |
550 |
550 |
490 |
448 |
/ |
44-4 |
16*Φ34 |
1178 |
1535 |
500 |
1646 |
|
400 |
600 |
610 |
550 |
505 |
/ |
48-4 |
16*Φ34 |
1321 |
1732 |
560 |
1720 |
|
450 |
650 |
660 |
600 |
555 |
/ |
50-4 |
20*Φ34 |
1441 |
1907 |
640 |
1862 |
|
500 |
700 |
730 |
660 |
610 |
/ |
52-4 |
20*Φ40 |
1601 |
2118 |
700 |
2273 |
|
600 |
800 |
840 |
770 |
718 |
/ |
56-5 |
20*Φ41 |
1961 |
2585 |
800 |
2490 |
|
700 |
900 |
955 |
875 |
815 |
/ |
60-5 |
24*Φ48 |
|
|
|
3046 |
|
800 |
1000 |
1070 |
990 |
930 |
/ |
64-5 |
24*Φ48 |
|
|
|
3250 |
|
900 |
1100 |
1180 |
1090 |
1025 |
/ |
66-5 |
28*Φ54 |
|
|
|
3509 |
|
1000 |
1200 |
1305 |
1210 |
1140 |
/ |
68-5 |
28*Φ58 |
|
|
|
3873 |
